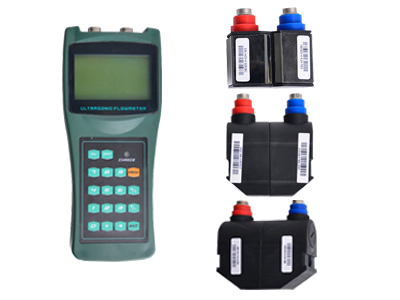

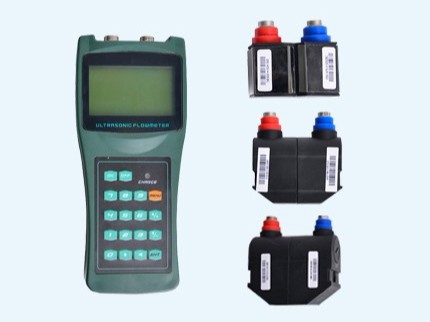

手持式超声流量计的结构组成
（1）声波探头的设置方式。外置式或内置接触 ）声波探头的设置方式。 气体超声流量计一般采用将接收和发射换能 器插入管内至内壁边缘。 器插入管内至内壁边缘。
（2）声波的接收方式。 ）声波的接收方式。 直射式： ① 直射式：直接接收发射探头的声波反射式：接收经管壁反射以后的声波。 ② 反射式：接收经管壁反射以后的声波。即接 收换能器不是直接接收发射换能器发出的声波， 收换能器不是直接接收发射换能器发出的声波， 而是接收经管壁一次反射或再次反射回的声波。
测量管径范围：DN25～DN1200
?？榛惶迨缴杓?，独立菜单操作
磁吸式外夹安装，简单方便
小巧、轻便、易于使用
LCD背光，4行中英文对照显示
正负流量测量，累积流量
SD卡功能，880万组数据存储（记录长达512天历史数据）
变送器防护等级达到IP65，传感器防护等级达到IP68
锂离子电磁及通用型电源设计，支持产品全天候使用
技术参数 / Technical parameters
|
技术参数 |
标准HS型 |
标准HM型 |
标准S2型 |
标准M2型 |
标准L2型 |
||||||
|
适用管径（mm） |
15~100 |
50~700 |
15~100 |
50~700 |
300~6000 |
||||||
|
材质 |
铝合金 塑料合金 |
||||||||||
|
工作频率 |
1MHz |
||||||||||
|
常用安装方法 |
V(N、W)法 |
V、Z法 |
V(N、W)法 |
V、Z法 |
Z法 |
||||||
|
标定 |
整机配对标定 |
||||||||||
|
磁性 |
有 |
||||||||||
|
适用温度 |
0°C~160°C |
||||||||||
|
防护等级 |
IP65 |
||||||||||
|
外形尺寸 |
200*25*25 |
280*40*40 |
45*30*30 |
71*37*40 |
91*52*44 |
||||||
|
质量（克） |
250 |
1080 |
75 |
259 |
535 |
||||||
|
介质种类 |
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。 |
||||||||||
|
介质浊度 |
≤20000ppm且气泡含量小 |
||||||||||
|
适用管材 |
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里 |
||||||||||
|
管道衬材 |
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等 |
||||||||||
|
信号电缆 |
标准配置：5米*2，可选配10米*2或15米*2 |
||||||||||
产品如何选型 / How to select productss
管道壁厚、外径，介质
管内流量是否含有杂质
测量介质的温度
测量介质为气体时
气体压力
合理配置选型

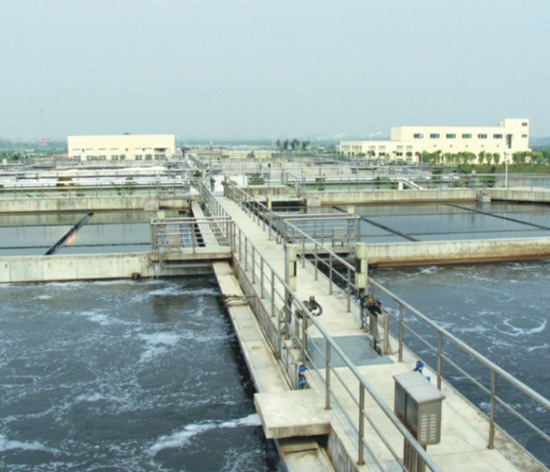

应用于：医疗/卫生，环保/水工业，食品/饮料，化学品检测，石油/化工。
一台满足各类行业流量测量
1、观察安装现场管道是否满足直管段前10D后5D以及离泵30D的距离。(D为管道内直径)
2、确认管道内流体介质以及是否满管。
3、确认管道材质以及壁厚(充分考虑到管道内壁结垢厚度)
4、确认管道使用年限，在使用10左右的管道，即使是碳钢材质，建议也采用插入式安装。
5、前四步骤完成后可确认使用何种传感器安装
6、开始向表体输入参数以确定安装距离。
7、非常重要：精确测量出安装距离。
出厂前一对一标定
3毫米-3米 MT质量法水流量标定装置
DN800mm-DN2200mm容积法实流检定装置
DN3-DN15mm质量法标定装置
DN65mm-DN300mm 多台串联质量法实流标定装置
