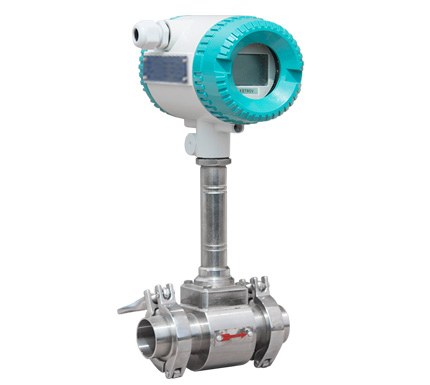

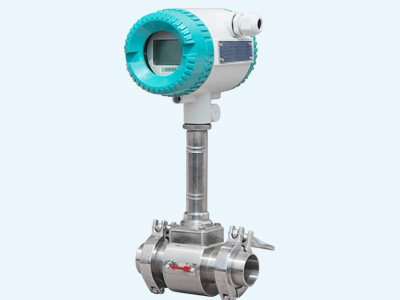

卡箍连接式涡街流量计克服了一般流量计接头需要在连接盘上匀布螺栓孔，使用螺栓、螺母将连接盘固定在管道上，造成使用成本高、操作麻烦、效率低的弊端，而改采用横切面为直角梯形的连接盘，内侧为直角梯形斜边，使用时，利用卡箍将连接盘紧固在管道上，使用成本低，省时省力?？ü渴搅髁考浦饕τ糜谟吞锏雀吒丛佣鹊墓ぷ鞒『?。

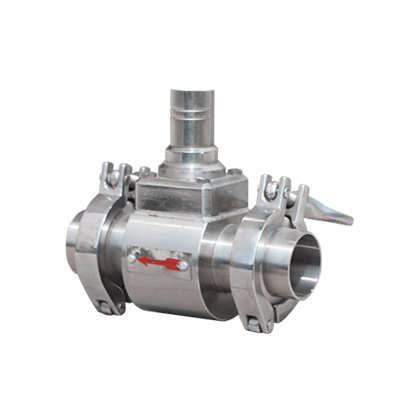

卡箍连接式涡街流量计采用横切面为直角梯形的连接盘，直角梯形斜边为横切面相对内侧，使用时，用卡箍将连接盘紧固在管道上，省时省力。另外，在连接盘与管道相连接的连界面上设有填料函，密封性能好，密封强度高，使用方便。
| 性能 | 技术参数 |
| 测量介质 | 气体、液体、蒸气 |
| 口径规格 | DN25-300 |
| 流量测量范围 | 正常测童流速范围气体5?50m/s;液体0. 5?7m/s |
| 测量精度 | 1.0级1.5级 |
| 被测介质温度 | 常温-25℃?10℃ 高温-25℃?150 ℃ -25℃?250℃ |
| 材质 | 不锈钢 304不锈钢 |
| 电 源 | DC24V或锂电池3.6V |
| 防爆等级 | 本安型 iaIIbT3-T6 |
| 防护等级 | IP65 |
正确选型才能保证卡箍连接式涡街流量计更好的使用。选用什么种类的涡街流量计应根据被测流体介质的物理性质和化学性质来决定?使涡街流量计的通径、流量范围、衬里材料、电极材料和输出电流等?都能适应被测流体的性质和流量测量的要求。
精度等级和功能根据测量要求和使用场合选择仪表精 度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量，无需做控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式涡街流量计。
测量介质流速、仪表量程与口径 测量一般的介质时，涡街流量计的满度 流量可以在测量介质流速0.5—12m/s范围内 选用，范围比较宽。选择仪表规格(口径)不一 定与工艺管道相同，应视测量流量范围是否 在流速范围内确定，即当管道流速偏低，不能满足流量仪表要求时或者在此流速下测量准 确度不能保证时，需要缩小仪表口径，从而提 高管内流速，得到满意测量结果。
在饱和蒸汽测量中采用VA型压电式涡街流量变送器，由于涡街流量计量程范围宽，因此，在实际应用中，一般主要考虑测量饱和蒸汽的流量不得低于涡街流量计的下限，也就是说必须满足流体流速不得低于5m/s。根据用汽量的大小选用不同口径的涡街流量变送器，而不能以现有的工艺管道口径来选择变送器口径。
由于饱和蒸汽管路长，压力波动较大，必须采用压力补偿，考虑到压力、温度及密度的对应关系，测量中只采用压力补偿即可，由于管道饱和蒸汽压力在0.3-0.7MPa范围，压力变送器的量程选择1MPa即可。

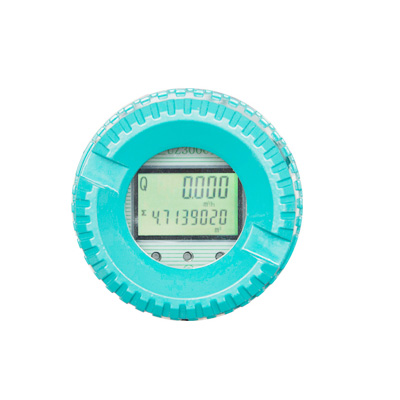

显示仪表智能流量显示仪，具有稳压补偿、瞬时流量显示和累积流量积算功能。

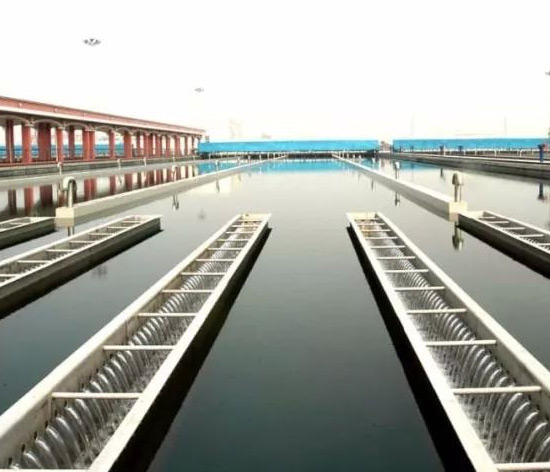

卡箍连接式涡街流量计应用于石油、化工、冶金、机械、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
一台满足各类行业流量测量

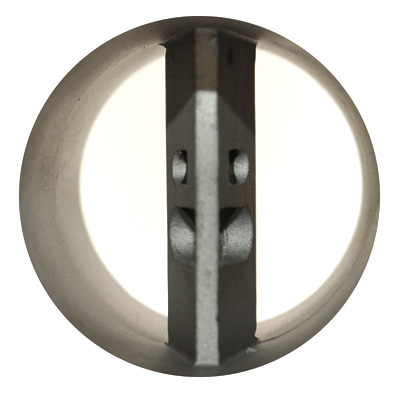

涡街无机械可动部件，体积小，耐腐蚀，性能稳定，可直接显示介质的工作压力、温度、流量以及标准状态下的气量，量程范围宽，计量误差小等优点，现已广泛用于油气井的生产计量和天然气的销售计量中。在多年来的现场应用中，我们认为该流量计zui适合于较为干净的干气计量，渐成为中小用气计量的计量仪表。要保证流量计计量准确，减少计量误差，请注意：
1、选型合理：勿使实际zui小流量QVmin低于所选通径流量计流量范围下限。
2、安装正确：涡街流量计上游的应有至少10D长度的计量直管段。直管段内壁应光滑、更不能有台阶，磨平连接法兰的焊缝，法兰垫片不能突入管道内。更不能把流量计的安装方向装反了。试验证明：一切不合理的安装，都将导致流量计计量值偏低。
3、远离震荡源，或在流量计上、下游安装支墩，以避免管线震动的影响。避免强磁场对流量计芯片的干扰。
4、气质相对干净：尤其不能出现液气两相流;气质较脏时，应即时清洗流量计。
5、减少气流脉动的影响：可在流量计前安装缓冲罐，或者加长流量计上游的计量直管段长度。
6、及时对流量计进行计量检定，确保量值准确可靠。
出厂前一对一标定
3毫米-3米 MT质量法水流量标定装置
DN800mm-DN2200mm容积法实流检定装置
DN3-DN15mm质量法标定装置
DN65mm-DN300mm 多台串联质量法实流标定装置
